空調遠程控制器是專門針對普通空調實現遠程監控而開發的具有自學習功能的“萬能”遙控器。單機空調遠程控制器安裝難？單機空調遠程控制器接線圖讓你安裝更簡單！

一、空調遠程控制器主機側接線

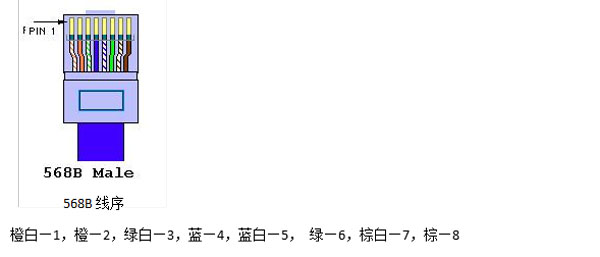

空調遠程控制器（單機）主機側接485接口，主機側用水晶頭568B的線序，制作網線。

二、空調遠程控制器（單機）學習

由于空調遠程控制器（單機）需學習空調遙控器的紅外指令，空調遠程控制器都配有USB轉485模塊，USB轉485模塊上的1連接空調遠程控制器上的A，USB轉485模塊上的2連接空調遠程控制器上的B，之后通過上位機軟件進行學習，具體學習步驟請查看空調遠程控制器說明書，如有問題請聯系南寧邁世技術。

三、空調遠程控制器接線

空調遠程控制器（單機）傳感器側線序：

A—棕白，B—棕（網線中的棕白線，棕線）。

I1—空調的電流環，電流環套在市電火線上。

IN1—空調的回風溫度探頭，回風溫度探頭安裝在空調回風口。

OUT1—空調的送風溫度探頭，送風溫度探頭安裝在空調送風口。

IR1—空調的紅外探頭，紅外探頭安裝在空調紅外感應區。

注意：空調遠程控制器電源適配器需與空調同一個電源，否則來電自啟功能無法實現。

四、空調遠程控制器上電指示燈

空調遠程控制器上電后 蜂鳴器會響一聲，同時紅色指示燈與綠色指示燈常亮 。當空調遠程控制器在學習空調紅外指令成功后，蜂鳴器會發出“滴”的聲音。
